在電源管理芯片領域，晶豐明源的BP85221AL芯片以其卓越的性能和高集成度，成為了阻容降壓方案的有力替代者。這款芯片不僅在性能上實現了對傳統方案的“降維打擊”，更在成本和體積上提供了競爭優勢。

BP85221AL的工作原理

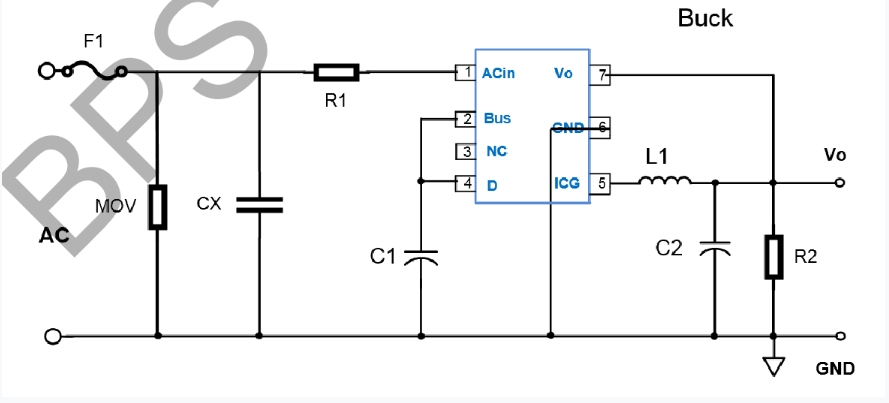

BP85221AL是一款專為全電壓85~265VAC輸入設計的Buck/Buck-Boost開關電源驅動芯片。它通過內部的PWM控制器和高壓MOSFET，實現了高效的電壓轉換。芯片內部集成了1600V整流二極管、550V高壓MOSFET、高壓啟動和自供電電路、電流采樣電路、電壓反饋電路以及續流二極管，這些集成特性使得BP85221AL在設計上更為簡潔，同時減少了外部元件的需求，降低了系統的整體成本和體積。

BP85221AL的主要特點

    高集成度：集成了整流二極管、高壓MOSFET、VCC電容、續流二極管和反饋二極管，簡化了外部電路設計。
    寬輸入電壓范圍：適應85~265VAC的全電壓輸入，提供了廣泛的應用適應性。
    低待機功耗：小于100mW@230Vac的待機功耗，滿足了現代電源對能效的要求。
    優異的動態響應：快速的動態響應和低輸出電壓紋波，保證了電源的穩定性和可靠性。
    全面的保護功能：包括輸出短路保護(SCP)、輸出過載保護(OLP)和遲滯過溫保護(OTP)，確保了系統的安全運行。
    自適應開關頻率：最高75kHz的自適應開關頻率，改善了EMI性能，同時提供了設計的靈活性。

BP85221AL與阻容降壓的比較

傳統的阻容降壓方案雖然具有體積小、成本低的優點，但在性能上存在穩定性差、效率低、安全性不足等問題。BP85221AL芯片則在保持了體積和成本優勢的同時，通過其高集成度和全面保護功能，實現了對阻容降壓方案的“降維打擊”。它不僅提供了更高的效率和穩定性，還通過集成化設計降低了外部元件數量，簡化了電路設計，提高了整體的可靠性。

結論

晶豐明源的BP85221AL芯片以其高性能、高集成度和全面的保護功能，成為了替代傳統阻容降壓方案的優選。它不僅在技術上實現了降維打擊，更在實際應用中展現了卓越的性價比和可靠性，是現代電源管理設計的不二之選。
